Rolamentos Série: 200
Tabela Rolamentos 200

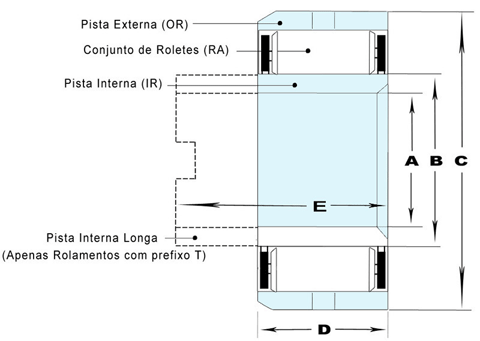

N° A (mm.) B (mm.) C (mm.) D (mm.) E (mm.)
206 30 38,10 62 20,63 -
W206 30 38,10 62 28,57 -
TW206 28,57 38,10 62 28,57 63,50
TXW206 30,16 38,10 62 28,57 63,50
207 35 44,45 72 23,81 -
W207 35 44,45 72 30,16 -
TW207 34,92 44,45 72 30,16 63,50
TXW207 31,75 44,45 72 30,16 63,50
208 40 50,80 80 25,40 -
W208 40 50,80 80 34,92 -
TW208 41,27 50,80 80 34,92 69,85
TXW208 38,10 50,80 80 34,92 63,50
209 45 55,56 85 28,57 -
W209 45 55,56 85 39,69 -
TXW209 42,86 55,56 85 39,69 46,03
210 50 60,32 90 31,75 -
W210 50 60,32 90 44,45 -
TXW210 49,21 60,32 90 44,45 50,80
211 55 66,67 100 33,33 -
W211 55 66,67 100 46,03 -
TXW211 55,56 66,67 100 46,03 53,97
212 60 73,02 110 36,51 -
W212 60 73,02 110 49,21 -
TW212 57,15 73,02 110 49,21 88,90
TXW212 58,73 73,02 110 49,21 57,15
213 65 79,37 120 38,10 -
W213 65 79,37 120 52,39 -
TW213 63,50 79,37 120 52,39 88,90
TXW213 61,91 79,37 120 52,39 60,32
214 70 84,13 125 41,27 -
W214 70 84,13 125 60,32 -
215 75 88,90 130 44,45 -
W215 75 88,90 130 66,67 -
TW215 76,20 88,90 130 66,67 85,72
TXW215 74,61 88,90 130 66,67 74,61
216 80 95,25 140 46,04 -
W216 80 95,25 140 66,67 -
217 85 101,60 150 49,21 -
W217 85 101,60 150 69,85 -
218 90 107,95 160 52,38 -
W218 90 107,95 160 71,43 -
TW218 95,25 107,95 160 71,43 111,12
TXW218 87,31 107,95 160 71,43 79,37
220 100 120,65 180 58,74 -
W 220 100 120,65 180 82,55 -
TW220 101,60 120,65 180 82,55 111,12
TXW220 100,01 120,65 180 82,55 92,07
222 110 133,35 200 65,08 -
W222 110 133,35 200 88,90 -
TW222 114,30 133,35 200 88,90 111,12
TXW222 112,71 133,35 200 88,90 98,42
224 120 142,87 215 71,44 -
W224 120 142,87 215 98,42 -
226 130 153,99 230 79,37 -
W226 130 153,99 230 107,95 -
TXW226 125,41 153,99 230 107,95 117,47
228 140 168,27 250 82,55 -
W228 140 168,27 250 120,65 -
TXW228 138,11 168,27 250 120,65 130,17
230 150 179,39 270 88,9 -
W230 150 179,39 270 120,65 -
TW230 150,81 179,39 270 120,65 136,52
232 160 193,67 290 98,42 -
W232 160 193,67 290 123,82 -
TW232 163,51 193,67 290 123,82 139,70
305 25 31,75 62 28,57 -
306 30 38,10 72 30,16 -
N306 30 38,10 72 23,81 -
T306 28,57 38,10 72 30,16 63,50
307 35 44,45 80 34,92 -
T307 34,92 44,45 80 34,92 63,50
TX307 31,75 44,45 80 34,92 63,50
308 40 50,80 90 36,51 -
T308 41,27 50,80 90 36,51 69,85
TX308 38,10 50,80 90 36,51 63,50
309 45 57,15 100 39,69 -
T309 47,62 57,15 100 39,69 69,85
TX309 44,45 57,15 100 39,69 69,85
310 50 63,50 110 44,45 -
T310 50,80 63,50 110 44,45 76,20
TX310 49,21 63,50 110 44,45 76,20
311 55 69,85 120 49,21 -
T311 57,15 69,85 120 49,21 76,20
M312 60 76,20 130 53,97 -
TM312 63,50 76,20 130 53,97 88,90
M313 65 82,55 140 58,74 -
TM313 69,85 82,55 140 58,74 88,90
M314 70 88,90 150 63,50 -
TM314 76,20 88,90 150 63,50 85,72
M315 75 95,25 160 68,26 -
TM315 82,55 95,25 160 68,26 85,72
M316 80 101,60 170 68,26 -
TM316 88,90 101,60 170 68,26 85,72
M317 85 107,95 180 73,03 -
TM317 95,25 107,95 180 73,03 111,12
318 90 114,30 190 76,20 -
M319 95 120,65 200 77,79 -
320 100 127,00 215 82,55 -
M322 110 139,70 240 92,07 -
324 120 153,99 260 107,77 -
Prefixo C - Indica conjunto de pista externa e roletes sem pista interna
(ex. C 218 = OR 218 + RA 218)
